Productoverzicht

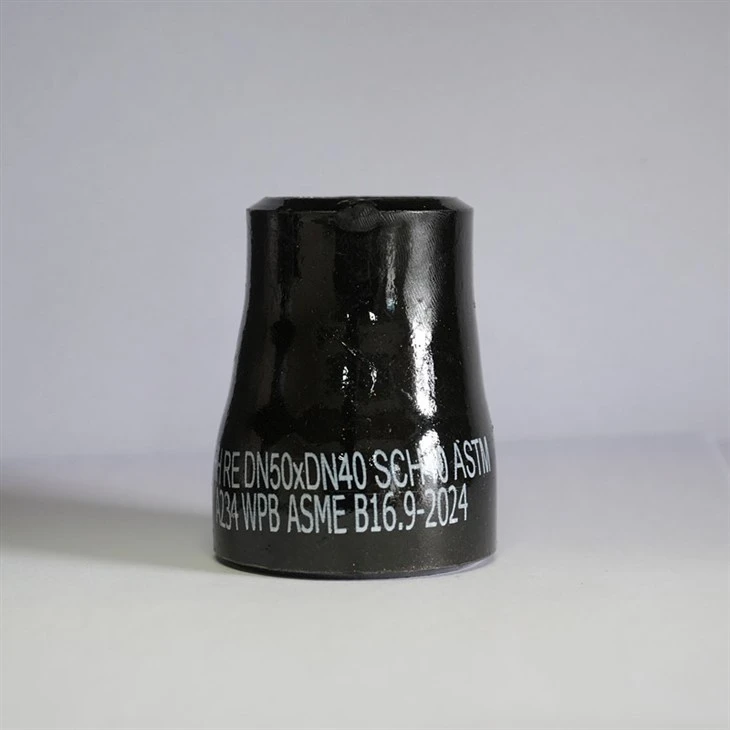

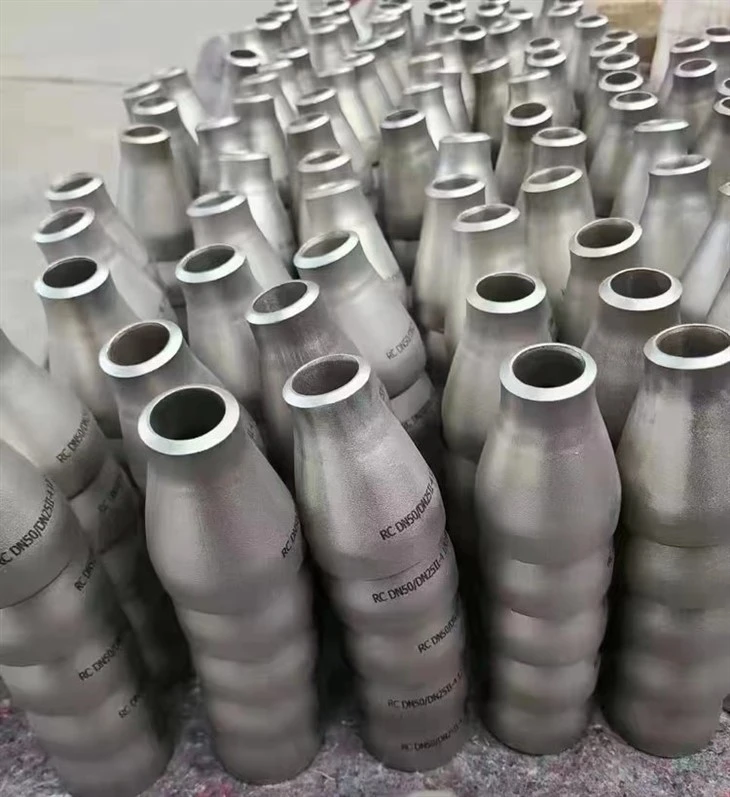

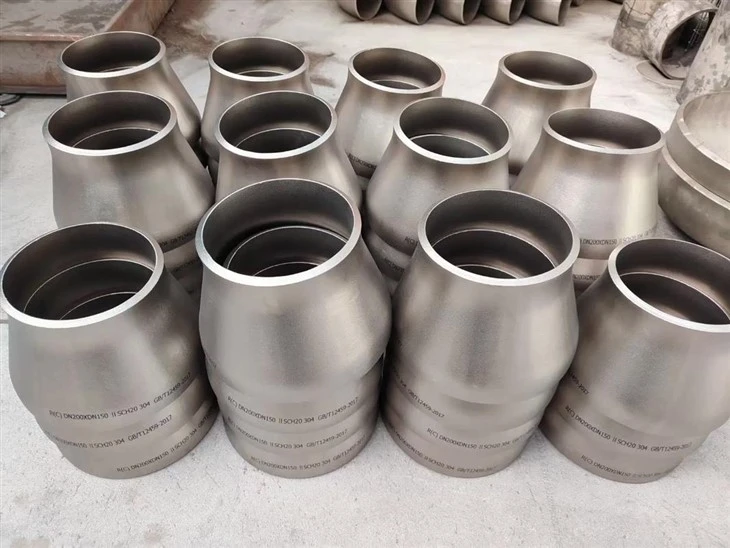

Stalen concentrische verloopstukis een buisfitting die wordt gebruikt om buizen met verschillende diameters in een leidingsysteem aan te sluiten. De twee uiteinden delen een gemeenschappelijke middellijn, met een concentrische structuur. Het wordt voornamelijk gebruikt in pijpleidingsystemen die vloeibare of gasvormige media transporteren, waardoor een soepele doorstroming van het medium en stabiele pijpverbindingen worden gegarandeerd. Het concentrische verloopstuk wordt gebruikt in industrieën zoals aardolie, chemische technologie, energieopwekking, scheepsbouw, gemeentelijke techniek, brandbeveiligingssystemen en productie van mechanische apparatuur en is geschikt voor leidingaansluitingen in kleppen, pompkamers, warmtewisselaars, ketels, opslagtanks en andere apparatuur. Het biedt uitstekende drukweerstand, temperatuurtolerantie en erosieweerstand en voldoet aan de eisen voor buisdiameterovergangen onder uiteenlopende bedrijfsomstandigheden.

Productparameters

Parameter	Bereik / Details
Uitvoeringscriterium	ASME B16.9; GOST 17378; DIN2616;
Specificatiebereik	GOST: 21,3 mm-1016 mm; DN15-DN1200;
Wanddikteklasse	SCH10/20/40/80/160; XXS, GOST, DIN, enz.
Verbindingstype	Stomp-Lassen
Oppervlaktebehandeling	Blank oppervlak, verf, anti-erosieverf, thermisch- galvaniseren
Materiaal van koolstofstaal	ct20, A234 WPB, P235GH, P265GH, P355NH, ST35.8, ST37.2
Roestvrij staal materiaal	304/304L, 316/316L, 321; 12Х18Н10Т, 08X18H10, 08X17H13M2T;
Materiaal gelegeerd staal	A234 WP11, WP22, WP12, WP5, WP9, WP91, WB36, 15XM, 10Cr9Mo1VNbN
Verpakkingsmethode	Houten krat; houten pallet.
Leveringscapaciteit	1000 ton/maand

ASME B16.9-2024
Afmetingen van concentrische verloopstukken

product-430-318

Nominale buismaat (NPS)	Buitendiameter bij schuine kant (mm)		Einde-tot-Einde H (mm)	Nominale buismaat (NPS)	Buitendiameter bij schuine kant (mm)		Einde-tot-Einde H (mm)
Nominale buismaat (NPS)	Groot uiteinde	Klein uiteinde	Einde-tot-Einde H (mm)	Nominale buismaat (NPS)	Groot uiteinde	Klein uiteinde	Einde-tot-Einde H (mm)
3/4x1/2	26.7	21.3	38.1	8x6	219.1	168.3	152.4
3/4x3/8		17.3		8x5		141.3
1x3/4	33.4	26.7	50.8	8x4		114.3
1x1/2		21.3		8x3-1/2		101.6
1-1/4x1	42.2	33.4	50.8	8x3		88.9
1-1/4x3/4		26.7		8x2-1/2		73.0
1-1/4x1/2		21.3		10x8	273.1	29.1	177.8
1-1/2x1-1/4	48.3	42.2	63.5	10x6		168.3
1-1/2x1		33.4		10x5		141.3
1-1/2x3/4		26.7		10x4		114.3
1-1/2x1/2		21.3		12x10	323.9	273.1	203.2
2x1-1/2	60.3	48.3	76.2	12x8		219.1
2x1-1/4		42.2		12x6		168.3
2x1		33.4		12x5		141.3
2x3/4		26.7		14x12	355.6	323.9	330.2
2-1/2x2	73.0	60.3	88.9	14x10		273.1
2-1/2x1-1/2		48.3		14x8		219.1
2-1/2x1-1/4		42.2		14x6		168.3
2-1/2x1		33.4		16x14	406.4	355.6	355.6
3x2-1/2	88.9	73.0	88.9	16x12		323.9
3x2		60.3		16x10		273.1
3x1-1/2		48.3		16x8		219.1
3x1-1/4		42.2		18x16	457.2	406.4	381.0
3-1/2x3	101.6	88.9	101.6	18x14		355.6
3-1/2x2-1/2		73.0		18x12		323.9
3-1/2x2		60.3		18x10		273.1
3-1/2x1-1/2		48.3		18x8		219.1
3-1/2x1-1/4		42.2		20x18	508.0	457.2	508.0
4x3-1/2	114.3	101.6	101.6	20x16		406.4
4x3		88.9		20x14		355.6
4x2-1/2		73.0		20x12		323.9
4x2		60.3		20x10		273.0
4x1-1/2		48.3		22x20	558.8	508.0	508.0
5x4	141.3	114.3	127.0	22x18		457.2
5x3-1/2		101.6		22x16		406.4
5x3		88.9		22x14		355.6
5x2-1/2		73.0		22x12		323.8
5x2		60.3		24x22	609.6	558.8	508.0
6x5	168.3	141.3	139.7	24x20		508.0
6x4		114.3		24x18		457.2
6x3-1/2		101.6		24x16		406.4
6x3		88.9		24x16		355.6
6x2-1/2		73.0		24x16		323.8

Productvoordelen

Uitgebreide criteria, brede toepasbaarheid

Voldoet aan ASME, GOST, DIN en andere internationale criteria en voldoet aan de Amerikaanse, Russische en Duitse systeemvereisten. Geschikt voor wereldwijde petroleum-, aardgas- en chemische engineeringprojecten zonder de noodzaak van secundaire certificeringsconversie.

Diverse materialen, sterk aanpassingsvermogen

Biedt koolstofstaal, roestvrij staal, gelegeerd staal en andere materialen om zich aan te passen aan verschillende media en omgevingen.

Flexibele oppervlaktebehandeling

Biedt vijf opties voor oppervlaktebehandeling: kaal oppervlak, verf, roestwerende olie, anti-erosieverf en thermisch- galvaniseren. Een behandeling met thermisch verzinken verbetert de erosieweerstand in buiten- en vochtige omgevingen aanzienlijk, waardoor de levensduur met meer dan 50% wordt verlengd.

Belangrijkste toepassingen

Productie van halfgeleiders en elektronica

Wordt gebruikt voor het transport van hoog-zuivere elektronische-chemicaliën, speciale gassen of ultra-zuiver water.

Energietechniek

Stalen concentrische verloopstukgeschikt voor leidingsystemen in ketels, turbines, warmtewisselaars etc.

Scheepsbouw en maritieme techniek

316L roestvrij staal materiaal is bestand tegen erosie van chloride-ionen, geschikt voor maritieme omgevingen. Gebruikt in scheepsballastwater- en stookoliepijpleidingsystemen.

Veelgestelde vragen

Vraag 1: Zijn uw producten geschikt voor omgevingen met hoge- temperaturen, hoge- druk of corrosieve media?

A1: Ja. We bieden meerdere materiaalopties om aan verschillende bedrijfsvereisten te voldoen: Koolstofstaalmaterialen zijn geschikt voor algemene industriële pijpleidingen. Roestvaststalen materialen bieden een uitstekende erosieweerstand, waardoor ze ideaal zijn voor chemische en maritieme omgevingen. Materialen van gelegeerd staal zijn speciaal ontworpen voor hoge- temperaturen en hoge- drukomstandigheden, geschikt voor toepassingen zoals ketels, stoomturbines en warmtewisselaars. Wanddikteklassen zijn geschikt voor verschillende drukvereisten. Oppervlaktebehandelingen, waaronder anti-erosiecoatings en thermisch- galvaniseren zijn beschikbaar om de levensduur van het product verder te verlengen.

Vraag 2: Heeft u kwaliteitsborging voor uw stalen concentrische verloopstuk?

A2: Onze concentrische verloopstukken worden vervaardigd in strikte overeenstemming met meerdere internationale criteria. We hebben een compleet kwaliteitscontrolesysteem, van de inkoop van grondstoffen tot de eindinspectie. Elk product wordt afzonderlijk geïnspecteerd om een glad oppervlak te garanderen dat vrij is van oxidatie, bramen, scheuren of duidelijke mechanische krassen. Maat-, wanddikte- en hardheidstests voldoen allemaal aan de relevante criteria. Op verzoek kunnen wij inspectierapporten verstrekken zoals magnetisch deeltjesonderzoek en ultrasoon onderzoek.
